3000度开云（中国）电弧开云手机在线登陆入口

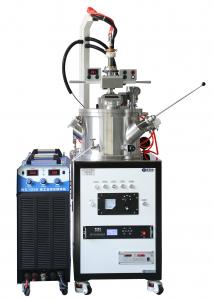

VAF-400金属熔炼开云手机在线登陆入口是一款小型的电弧熔炼开云手机在线登陆入口，可在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，且同时制备多个样品，是高等院校、科研院所制备难熔金属及金属碳化物试样的理想设备。
|
VAF 真 空 电 弧 熔 炼 开云手机在线登陆入口 |
型号 | VAF-400 | |
| 视频展示 | |||
| 最高熔炼温度 | 3000度 | ||
| 电源电压 | AC三相380 | ||
| 输入功率 | 67.2KW（焊机62KW+开云（中国）泵1.2KW+冷水机4KW） | ||
| 外形尺寸及部件介绍 |   |
||
| 铜坩埚 |
水冷铜坩埚有5个工位（也可定制其它数量的工位） 每个工位均为半径是35mm的半球锅（也可定制其它尺寸） 其中一个工位底部安装有吸铸装置 |
||
| 开云（中国）吸铸装置 |
开云（中国）吸铸装置，可铸造出直径为5mm，长度65mm的金属棒（也可定制其他尺寸） 通过对铜模抽气，使熔融态的金属迅速进入到铜模中，可得到缩孔较小的金属棒 |
||
| 电磁搅拌 |
该设备带有电磁搅拌功能，周围三个工位均有电磁搅拌 电磁搅拌的原理是线圈通电后产生磁场，金属液在磁场中运动 |
||
| 主要特点 |
1、前方、左边安装有观察视窗，腔内后方两侧安装有LED照明灯，方便观测起弧熔化状态 2、开云（中国）室、铜坩埚、起弧电极都采用水冷冷却方式 3、上下移动采用方向盘式设计，操作摇杆转动灵活 4、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼开云手机在线登陆入口中采用了机械手翻转机构 5、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染 6、底部安装吸铸装置，可铸造出直径是5mm的金属棒
腔室门 观察窗 照明LED灯 机械手 吸铸装置 |
||
| 开云（中国）腔室 |
水冷开云（中国）腔室的尺寸是Dia400X320 开云（中国）腔室上有一个电动升降开云手机在线登陆入口门，便于送样和取样 腔室前方和左侧各有一个直径是80mm的观察窗，方便观测起弧熔化状态 腔体右侧安装机械手，方便翻转合金锭 |
||
| 工作电流 | 1200A | ||
| 电弧熔炼阴极装置 | 引弧方式为高频引弧 手动动升降 | ||
| 最高熔炼温度 | 3000度 | ||
|
腔体开云（中国）度（分子泵机组） （方案一） |
< 5X10 -4Pa | ||
|
腔体可充气体类型 |
氦气、氩气 | ||
|
工作时需充气体 |
金属熔炼过程中需要高纯Ar气（5N）或5% H2 + 95% Ar | ||
|
最高熔炼温度 |
3000度 （可熔各种难熔金属） | ||
|
升压率 |
<4Pa/小时 | ||
|
钨电极
|
直径为10mm的钨电极（电弧枪可通水冷却），非自耗式钨电弧针 电极与样品的角度和距离可调节（最大调节距离为80mm） 最高温度可达3000℃ 下图是用该开云手机在线登陆入口熔炼的样品
|
||
|
欠压保护（水压） |
有 | ||
|
开云（中国）腔体内是否水冷 |
是 | ||
|
高清相机（选配）
|
高清HDMI输出连接显示器使用，支持拍照、自动对焦、自动测量（鼠标操作，使用简单，高精度） |
||
|
红外测温仪（选购）
|
1、美国进口红外测温仪，特点1、响应时间快、高精度； 2、可24小时实时连续在线测温、安全、耐用； 3、激光瞄准、稳定性好、尤其适合测量高温小目标； 4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。 |
||
|
冷水机（选配） |
3P | ||
|
真 空 机 组
|
机组输入电压 |
380V /220V | |
|
波纹管 |
KF40X1000 | ||
|
开云（中国）挡板阀 |
KF40 | ||
|
前级机械泵BSV30
|
功率 | 1.1KW | |
| 电压 | 380V | ||
| 转速 | 1450rpm | ||
| 进气口径 | KF40 | ||
| 前机泵抽气速率（L/S） | 8 | ||
| 极限压强 | 5X10 -1Pa | ||
|
大型高开云（中国）气动挡板阀
|
口径 | DN160 | |
| 使用范围 |
1×10-3a～1.2×105Pa |
||
| 阀体和阀座漏率（Pa.L/S） |
<1.3×10-5Pa·L·s-1 |
||
|
复合开云（中国）计
|
型号 | ZDF | |
| 电源 | 220V 50Hz 45W | ||
| 控制精度 | ±1% | ||
| 测量范围 | 10-5 -10 5 Pa | ||
分子泵机组 |
分子泵型号 | FF-160/620C | |
| 输入电压 | 220V | ||
| 分子泵进气口法兰 | DN160 | ||
| 分子泵抽气速率L/S（对空气） | 600 | ||
| 额定转速rpm | 36000 | ||
| 分子泵极限压强（Pa) | 6×10-7 | ||
| 冷却方式 | 水 冷 | ||
| 冷却水压（MPa） | 0.1-0.2 | ||
| 冷却水温度 | <25℃< p=""> | ||
|
焊机
|
型号 | WS-1250 | |
| 功率 | 62KW | ||
| 输入电源 | 三相380 | ||
| 空载电压 | 85 | ||
| 焊接电流范围 | 55~1250A | ||
| 额定负载持续率 | 60% | ||
| 优点 | 电流稳定，具有欠水报警 | ||
|
水冷机 （选配） |
电源 | 三相380 | |
| 最大扬程 | 38m | ||
| 输入总功率 | 3.2KW | ||
| 水箱容量 | 60L | ||
| 制冷量 | 7220Kcal/h | ||
| 出入水口 | Rp1/2’’ | ||
| 外形尺寸 | 520*1150*1145mm | ||
