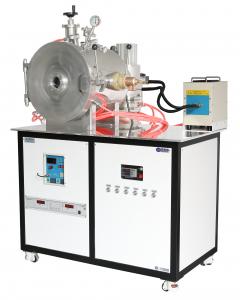

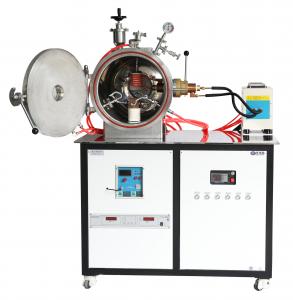

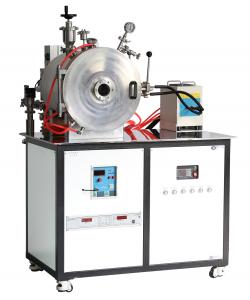

VIF开云（中国）感应熔炼开云手机在线登陆入口

型号

VIF-1

最大熔炼重量（按铁液计算）

1KG

优点

1、外观精致，美观大气。

2、结构紧凑，占地面积不到2平方。

3、侧开门，方便取放物料。

4、开云手机在线登陆入口壳采用双层水冷结构，表面温度不超过40℃。

5、开云手机在线登陆入口盖上设有观察窗，方便观察物料熔化情况。开云手机在线登陆入口体上安装有进出气口，进出口，并预留多个KF接口，方便接其他装置。

6、电极能旋转，可浇铸

7、配有二次加料装置，可以实现在熔炼过程中加入其它元素

8、采用IGBT 专用电源、全数字电路，电气系统设有过流、过压返馈及保护电路，电控屏箱按西门子标准制作，控温精度高，操作方便。

9、采用二级泵，即机械泵加分子泵开云（中国）度可达8×10^-4Pa

最高加热温度

1900度

高频加热电源

采用电源

高频感应电源

振荡频率

30-80KHZ

最大输入功率

25KW

加热电流

2-50A

冷却水要求

≥0.2MPa ≥6L/分

电源重量

35KG

负载持续率

100%

输入电压

三相380V   50或60HZ

加热方式

 感应加热

    腔体内直径

  500mm

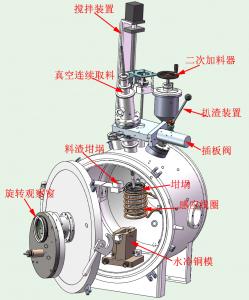

腔体内视图

       腔体开云（中国）度（分子泵机组）

< 5X10 ^-4Pa

腔体充气压力

< 0.05MPa

升压率

<4Pa/小时

断偶保护和显示

有

过温保护

有

过流保护

有

欠压保护（水压）

有

控温模式

智能PID

控制精度

+/-1~ 5 ℃（600度以上）

电动升降热电偶

 钨铼热电偶或红外测温仪

 钨铼热电偶的测量范围：0-1800℃

红外测温仪的测量范围：1000-3200℃

红外测温仪（选购）

1、美国进口红外测温仪，特点1、响应时间快、高精度；

2、可24小时实时连续在线测温、安全、耐用；

3、激光瞄准、稳定性好、尤其适合测量高温小目标；

4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。

5、温度范围1000-3200℃

二次加料器

为了在开云（中国）熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行开云（中国）密封。在熔炼抽开云（中国）之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅

观察窗尺寸

  Dia 90mm

浇铸装置

坩埚（标配石墨坩埚）

                         石墨坩埚        锆石英坩埚        钨坩埚         氧化镁坩埚        氧化锆坩埚         镁砂坩埚

选购

   铜模             石墨漏斗           钼搅拌杆           方形铜模              水冷铜台

高清相机（选配）

高清HDMI输出连接显示器使用，支持拍照、自动对焦、自动测量（鼠标操作，使用简单，高精度）
1）采用双核ARM Cortex A7双核@Max1.3GHZ处理器；SONY高灵敏度、低噪声SENSOR,性能强大，预览流畅
2）全新V5.0版测量系统。超清4K分辨率.实时自动对焦
3）自动测量：支持圆、圆环、矩形、多边形、平行线间距的自动测量
4）注释功能：可以在屏幕中需要注释的位置，进行注释说明
5）保存图元功能：拍照时可将当前测量图元保存在图片上
6）自动寻边功能：自动识别线、圆、弧等边界，并选取距离最近的边界为测量点，提高测量精度

该开云手机在线登陆入口可以配搅拌装置，可以匀速的对物料进行搅拌，搅拌棒由一个调速电机带动、搅拌棒与开云手机在线登陆入口体之间采用威尔逊或磁流体和波纹管密封，搅拌棒和电机在电动动丝杆的带动下可以上下自由滑动，进入坩埚和从坩埚里出来。

超声波搅拌（选配）

超声波搅拌是一种专门用于金属熔炼行业的大功率超声波设备。其主要作用于熔融金属的结晶过程，能够显著细化金属晶粒、均匀合金成分、加速气泡运动，显著改善金属材料强度、硬度。其原理是通过设备的高频振动使液体产生空化效应（空化效应其实就是由于设备高频振动产生气泡，气泡爆炸产生力）使熔体分散的更加均匀。

超声波搅拌器参数

1、耐高温：最高承受温度800℃

2、耐腐蚀：使用高强度钛合金工具头

3、功率大：最大功率2500W

4、频率：20KHz

5、电源：数控电源

6、人机交互：彩色触摸屏

7、控制方式：可本地控制可远程控制

8、效果显著：微分子间作用，效果直接、明显

扒渣装置由一根可上下移动和360度旋转的金属杆、石英料勺、料渣坩埚组成。用石英料勺将实验中产生的料渣转移到旁边的料渣坩埚中

观察窗 中有多块石英玻璃，可以把被污染的石英玻璃旋到一边，把干净的玻璃转到观察孔，很好的观察坩埚中物料熔化情况

连续开云（中国）取料装置（选购）

开云（中国）取料装置由不锈钢推拉杆、过渡仓、高开云（中国）插板阀，石英取料勺等组成；推拉杆下端安装取料勺，推拉杆与过渡仓之间采用JO密封圈密封，过渡仓与开云（中国）腔体之间通过高开云（中国）插板阀连接，腔体抽开云（中国）的时候，打开挡板阀，取料仓也随之被抽开云（中国），物料熔化之后，推拉杆推下取料，然后拉到过渡仓，关闭插板阀，打开过渡仓门即可将刚才取的物料取出测试。如需再次取料，将推拉杆再次安装好，关闭过渡仓门，然后对过渡仓抽开云（中国），开云（中国）抽好之后，打开挡板阀，即可实现开云（中国）连续取料

进气（选配）

出气口可以伸进金属液中，气体可直接从金属液中鼓出

开云（中国）机组

机组输入电压

380V /220V

波纹管

KF40X1000

开云（中国）挡板阀

KF40

      前机开云（中国）泵BSV30

功率

0.75KW

电压

380V

转速

1450rpm

进气口径

KF40

前机泵抽气速率（L/S）

8

极限压强

5X10^-1Pa

              复合开云（中国）计

复合开云（中国）计型号

ZDF

 电源

 220V   55W

控制精度

± 1%

 开云（中国）计测量范围

10^-5 -10 ⁵ Pa

二级泵

为分子泵

（方案一）

分子泵

（可以把腔体开云（中国）度抽到6X10E-4Pa）

 分子泵型号

  FJ620

  输入电压

 220V

  分子泵进气口法兰

  DN160

分子泵抽气速率L/S（对空气）

  600

分子泵极限压强（Pa)

6×10^-7

冷却方式

 水冷

冷却水压（MPa）

 0.1-0.2

冷却水温度

<25℃

环境温度

0~40℃

建议启动压强

<100Pa

二级泵为扩散泵

（方案二）

扩散泵

可以把腔体开云（中国）度抽到5X10E-3Pa）

电压

220V

功率

1000W

极限开云（中国）度（在无泄露时）

 10E-5Pa

进气接口

DN150

出气接口

DN40

注入油量

0.3L

抽气速率（N2）

1000L/S

        水冷机（选购）

 型号

HZ-03A

 最大扬程

 38M

制冷量

7.224*10³kcal/h

 水箱容量

 60L

 制冷量

4420Kcal/h

输入总功率

3.2KW

 出入水口

 Rp1/2’’

 机器尺寸

 520X1150X1145(长X宽X高)

开云手机在线登陆入口子用电三相380V 功率25KW 10平方线 63A空开

水冷机功率3.2KW 三相380V  2.5平方线  16空开

水冷机最好用去离子水或矿泉水，水冷机前后左右空出80cm距离

高纯氩气，减压阀量程0~0.6MPa
