1400度高开云（中国）管式开云手机在线登陆入口

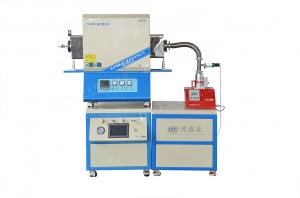

TL1400-C单温区CVD系统详细技术参数
|
TL1400管式开云手机在线登陆入口
|
型号 |
TL1400-C-I |
TL1400-C-II |
TL1400-C-III |
|
功率 |
4KW |
4KW |
6KW |
|
|
开云手机在线登陆入口管尺寸OD（mm） |
高纯刚玉管:60/80/100*1000mm(管径可选） 两边各放置两个开云手机在线登陆入口塞，开云手机在线登陆入口塞可以阻挡开云手机在线登陆入口管中心的热辐射，必须在加热前放置在开云手机在线登陆入口膛的正确位置
|
|||
|
外形尺寸（LXDXH） |
6100X490X800 |
610X490X800 |
610X550X850 |
|
|
电源电压 |
220V / 380V |
|||
|
相数 |
单相 |
|||
|
加热元件 |
硅碳棒 |
|||
|
开云（中国）开云手机在线登陆入口管内开云（中国）度 |
8X10 -4 |
|||
|
控制方式 |
采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电开云手机在线登陆入口加热电路自动切断,，（当电开云手机在线登陆入口温度超过1420度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电开云手机在线登陆入口）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动开云手机在线登陆入口子时、程序不是从起始温度开始升、而是从断电时开云手机在线登陆入口温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购） |
|||
|
控温模式 |
智能PID |
|||
|
断偶保护和显示 |
有 |
|||
|
过温保护 |
有 |
|||
|
过流保护 |
有 |
|||
|
开云手机在线登陆入口膛材料 |
1800型氧化铝多晶体纤维（日本进口） |
|||
|
控制精度 |
+/- 1℃ |
|||
|
触发器 |
移相触发 |
|||
|
电器 |
浙江正泰 |
|||
|
可控硅 |
106 / 16E德国西门康 |
|||
|
最高温度 |
1400℃ |
|||
|
额定温度 |
1350℃ |
|||
|
升温速率 |
≤20℃/分钟（可根据要求修改） |
|||
|
推荐升温速率 |
≤10℃/分 |
|||
|
热电偶型号 |
S型 |
|||
|
加热段长度 |
300mm |
|||
|
温度校准（选配） |
定期对管式开云手机在线登陆入口进行温度校准，可保持开云手机在线登陆入口温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线 |
|||
|
开云（中国）法兰
|
|
|||
|
电器认证 |
|
|||
|
四周表面温度 |
≤45℃ |
|||
|
|
电压 |
220V |
||
|
功率 |
110W |
|||
|
抽气接口 |
KF40 |
|||
|
重量 |
150KG |
|||
|
前机泵抽速 |
0.9m 3/ h |
|||
|
抽气速率（N2） |
33L/S |
|||
质保期
一年保修，终身技术支持
特别提示：1.耗材部分如加热元件，开云手机在线登陆入口管，样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.开云手机在线登陆入口管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向开云手机在线登陆入口管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当使用的开云手机在线登陆入口管为刚玉管时，开云手机在线登陆入口体温度高于1500℃时，开云手机在线登陆入口管内不可处于开云（中国）状态，开云手机在线登陆入口管内的气压需和大气压相当
4.进入开云手机在线登陆入口管的气体流量需小于200SCCM，以避免冷的气流对热开云手机在线登陆入口管的冲击
5.对于样品加热的实验，不建议关闭开云手机在线登陆入口管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如开云手机在线登陆入口 管破裂，法兰飞出等）
6.不要在氧化铝管中使用石墨坩埚
TL1400产品描述
管式开云手机在线登陆入口以硅碳棒为加热元件，采用双层壳体结构和宇电控温仪表，能进行30段程序控温，移相触发、可控硅控制，开云手机在线登陆入口膛采用氧化铝多晶纤维材料，开云手机在线登陆入口管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽开云（中国）时开云（中国）度能够达到10 -3 Pa,该开云手机在线登陆入口具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、开云（中国）退火用的理想产品。
1、加热元件
（1）、硅碳棒的热端粗度d为14mm、一般厂家采用的12MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长。
（2）、m冷端长度为210mm， 一般厂家采用180mm, 冷端长开云手机在线登陆入口顶温度低。
（3）、硅碳棒表面氧化非晶膜致密，能够比较好的保护碳棒。
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接（选购）
该开云手机在线登陆入口配可有通讯接口和软件，可以直接通过电脑控制开云手机在线登陆入口子的各个参数，并能从电脑上观察到开云手机在线登陆入口子上PV和SV温度值和仪表的运行情况，开云手机在线登陆入口子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、开云手机在线登陆入口膛
进口开云手机在线登陆入口膛 VS 国产开云手机在线登陆入口膛
1、开云（中国）吸滤成型的优质高纯氧化铝多晶纤维固化开云手机在线登陆入口膛。
2、采用日本技术成型。
3、开云手机在线登陆入口膛材料热容低、热传导系数低，从而散热少、保温好、反射率高。温场均衡。
4、开云手机在线登陆入口膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。
5、开云手机在线登陆入口膛表面光洁、不易掉粉。
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、多款可供选择的各种法兰 （直径从25到250mm）
铰链式法兰（选购） 可以接电阻开云（中国）计和KF25波纹管的法兰（选购） 水冷法兰（选购）
7、认证
.jpg)
管式开云手机在线登陆入口标准配件
|
描叙 |
数量 |
图片 |
|
TL1400管式开云手机在线登陆入口 |
1套 |
|
|
刚玉管 |
1根 |
|
|
不锈钢法兰 |
1套 |
|
|
不锈钢开云手机在线登陆入口钩 |
1个 |
|
|
氧化铝开云手机在线登陆入口塞 |
2对 |
|
|
高温手套 |
1双 |
|
|
氧化铝坩埚 |
1个 |
|
| ķ型热电偶 | 1个 |  |
|
485转换接口和软件 （选配） |
1套 |
|
|
说明书 |
1本 |
|
|
法兰支撑架 |
1份 |
|
| 高开云（中国）抽气系统 | 1台 |  |
| 卡套 | 4个 |  |
| 波纹管 | 1支 |  |
| 开云（中国）挡板阀 | 1个 |  |
